商品説明
【特長】
構造が簡単でケースはアルミダイカスト製です。
特殊鋼を浸炭焼入れしたスパイラルベベルギヤを使用しています。
歯数比は1、2を用途に合わせ選択可能です。
潤滑油は工場出荷時に規定量封入してあります。
【用途】
動力伝達用歯車用。
【仕様】
減速比：1/1
軸径φD(h7)(mm)：20
バックラッシ(’)：8′〜33′

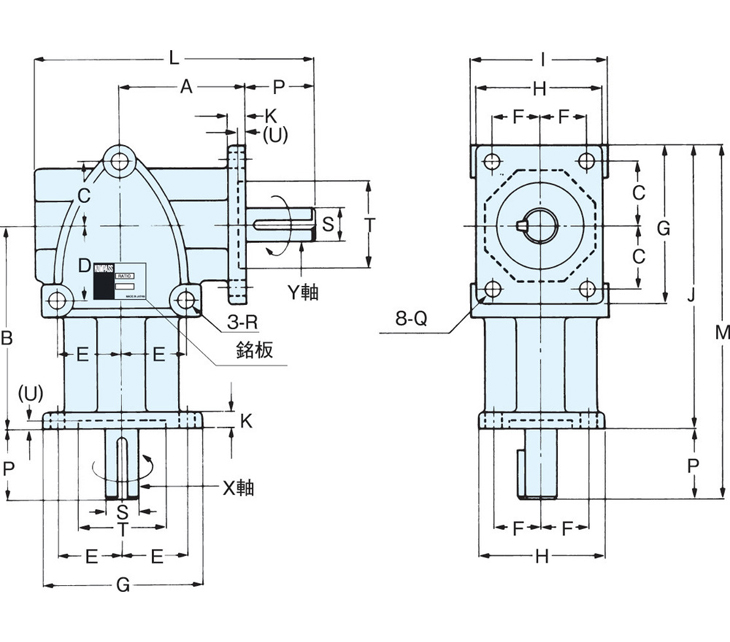

形状：L
軸径公差：JIS h7
A：80
B：120
C：36
D：36
E：36
F：26
G：92
H：72
I：76
J：166
K：10
L：168
M：206
P：40
Q(φ)：8.5
R(φ)：8.5
S(φ)：20
T(φ)：52
U：4
キー：6×6×35L
周囲温度：-10℃〜40℃
周囲湿度：80％以下
設置場所：屋内
【材質/仕上】
アルミダイカスト製
【ご注意】
設置場所：屋内（腐食性ガス・蒸気などのないところ、チリやほこりを含まない換気の良い場所）です。
ケースにボルト穴等の追加工はできません。
また装置破損の恐れがありますので製品の分解、改造はしないでください。
負荷トルク、O.H.L（オーバーハングロード）は必ず許容範囲内で運転してください。
１個の販売でありセット販売ではございません。
